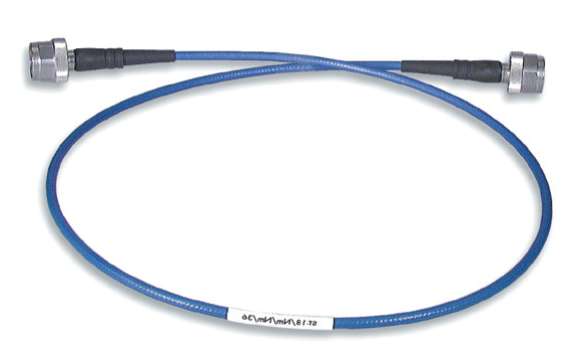

Кабельная сборка SUCOTEST H+S ST18/Nm/Nm/72in

N вилка - N вилка, 50 Ом, 18 ГГц

Кабельная сборка SUCOTEST H+S ST18/Nm/Nm/72in
Мнемоника
ST18/Nm/Nm/72in
Артикул
84004070
Характеристики
гибкий кабель, Ø4,6 мм / L= 1828 мм
Все характеристики

Файлы

PDF

ST18-Nm-Nm-72inch

Просмотр Скачать
ZIP

Скачать документы одним архивом

Скачать ZIP, 0.1 МБ

Описание товара

SUCOTEST 18 – СВЧ кабельные сборки HUBER+SUHNER для лабораторных и промышленных измерений. SUCOTEST 18 используют со скалярными анализаторами цепей и другими приборами, когда не предъявляется требований к фазовой стабильности кабелей. Сборки SUCOTEST 18 изготавливаются на основе кабеля небольшог...
SUCOTEST 18 – СВЧ кабельные сборки HUBER+SUHNER для лабораторных и промышленных измерений. SUCOTEST 18 используют со скалярными анализаторами цепей и другими приборами, когда не предъявляется требований к фазовой стабильности кабелей. Сборки SUCOTEST 18 изготавливаются на основе кабеля небольшого сечения в полиуретановой оболочке. Он имеет малый момент изгиба, благодаря чему сборки хорошо сохраняют приданную им форму – не «пружинят». Такая особенность удобна при проведении повторяющихся СВЧ измерений в промышленности и при монтаже сложных автоматизированных измерительных комплексов с большим количеством соединений. СВЧ кабельные сборки SUCOTEST 18 поставляются только в стандартных длинах

Характеристики Кабельная сборка SUCOTEST H+S ST18/Nm/Nm/72in

Мнемоника
ST18/Nm/Nm/72in
Дополнительная мнемоника
~ ST18-Nm-Nm-72in ST18_Nm_Nm_72in ST18 Nm Nm 72in
Артикул
84004070
Бренд
H+S
Производитель
HUBER+SUHNER
Характеристики
гибкий кабель, Ø4,6 мм / L= 1828 мм
Семейство
SUCOTEST
Категория кабеля
гибкий
Верхняя рабочая частота макс., ГГц
18
Соединитель 1
N вилка
Соединитель 2
N вилка
Картинки
5251037
Волновое сопротивление, Ом
50
КСВН / обратные потери, не хуже
-
Наличие защиты
нет
Нижняя рабочая температура, °C
-55
Верхняя рабочая температура, °C
105
Внешний диаметр, мм
4.6
Краткое описание
N вилка - N вилка, 50 Ом, 18 ГГц
Длина, мм
1828
Применение
Радиотехнические измерения
