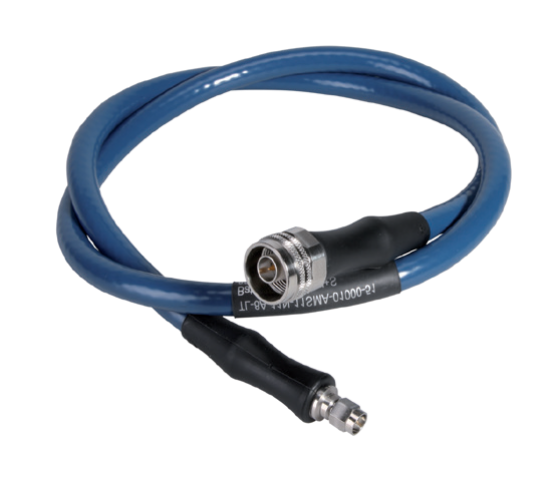

Кабельная сборка измерительная H+S TL-8A-11N-11SMA-00600-51

N вилка - SMA вилка, 50 Ом, 8 ГГц

Кабельная сборка измерительная H+S TL-8A-11N-11SMA-00600-51
Мнемоника
TL-8A-11N-11SMA-00600-51
Артикул
85014641
Характеристики
гибкий кабель, Ø10,3 мм / L= 600 мм
Все характеристики

Файлы

PDF

TL8A

Просмотр Скачать
ZIP

Скачать документы одним архивом

Скачать ZIP, 0.2 МБ

Описание товара

TL8-A – серия защищённых СВЧ кабельных сборок HUBER+SUHNER для скалярных измерений. Кабельные сборки TL8-A выпускаются на основе кабеля с изоляцией из вспененного полиэтилена, который обеспечивает низкие вносимые потери. Наличие дополнительной внешней защиты увеличивает ресурс этих кабельных сбо...
TL8-A – серия защищённых СВЧ кабельных сборок HUBER+SUHNER для скалярных измерений. Кабельные сборки TL8-A выпускаются на основе кабеля с изоляцией из вспененного полиэтилена, который обеспечивает низкие вносимые потери. Наличие дополнительной внешней защиты увеличивает ресурс этих кабельных сборок. Соединители N типа в сборках TL8-A имеют укороченную резьбу для быстрой стыковки. СВЧ кабельные сборки TL8-A особенно хорошо подходят для проведения измерений на производствах радиоэлектронной аппаратуры.

Характеристики Кабельная сборка измерительная H+S TL-8A-11N-11SMA-00600-51

Мнемоника
TL-8A-11N-11SMA-00600-51
Дополнительная мнемоника
~ TL_8A_11N_11SMA_00600_51 TL8A11N11SMA0060051
Артикул
85014641
Бренд
H+S
Производитель
HUBER+SUHNER
Характеристики
гибкий кабель, Ø10,3 мм / L= 600 мм
Семейство
TL8-A
Категория кабеля
гибкий
Верхняя рабочая частота макс., ГГц
8
Соединитель 1
N вилка
Соединитель 2
SMA вилка
Картинки
5243758
Волновое сопротивление, Ом
50
КСВН / обратные потери, не хуже
1.2
Наличие защиты
да
Нижняя рабочая температура, °C
-5
Верхняя рабочая температура, °C
85
Внешний диаметр, мм
10.3
Краткое описание
N вилка - SMA вилка, 50 Ом, 8 ГГц
Длина, мм
600
Применение
Измерения на производстве РЭА / Радиотехнические измерения
