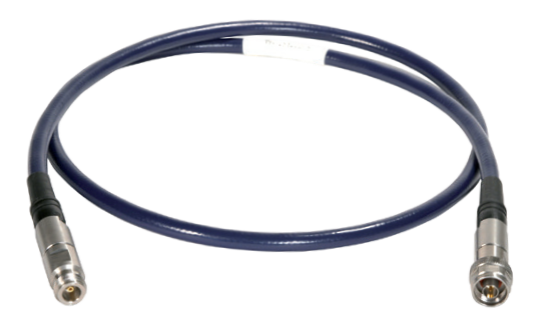

Кабельная сборка SUCOTEST H+S ST18A/Nm/Nf/1500mm

N вилка - N розетка, 50 Ом, 18 ГГц

Кабельная сборка SUCOTEST H+S ST18A/Nm/Nf/1500mm
Мнемоника
ST18A/Nm/Nf/1500mm
Артикул
84013030
Характеристики
гибкий кабель, Ø10,3 мм / L= 1500 мм
Примечание
уличное исполнение
Все характеристики

Описание товара

SUCOTEST 18 A – СВЧ кабельные сборки HUBER+SUHNER для измерений в полевых условиях. Все сборки SUCOTEST 18 A имеют дополнительную внешнюю защиту и соответствуют IP68. В основе кабельных сборок SUCOTEST 18 A радиочастотный кабель на основе фторопласта-4 низкой плотности (LD-PTFE). Такой м...
SUCOTEST 18 A – СВЧ кабельные сборки HUBER+SUHNER для измерений в полевых условиях. Все сборки SUCOTEST 18 A имеют дополнительную внешнюю защиту и соответствуют IP68. В основе кабельных сборок SUCOTEST 18 A радиочастотный кабель на основе фторопласта-4 низкой плотности (LD-PTFE). Такой материал обеспечивает низкие потери и высокую стабильность характеристик при изгибах. Сборки SUCOTEST 18 A используют в составе мобильных измерительных комплексов и в оборудовании бригад технического обслуживания беспроводных сетей, систем спутниковой и релейной связи. СВЧ кабельные сборки SUCOTEST 18 A поставляются только в стандартных длинах.

Характеристики Кабельная сборка SUCOTEST H+S ST18A/Nm/Nf/1500mm

Мнемоника
ST18A/Nm/Nf/1500mm
Дополнительная мнемоника
~ ST18A-Nm-Nf-1500mm ST18A_Nm_Nf_1500mm ST18A Nm Nf 1500mm
Артикул
84013030
Бренд
H+S
Производитель
HUBER+SUHNER
Характеристики
гибкий кабель, Ø10,3 мм / L= 1500 мм
Семейство
SUCOTEST
Категория кабеля
гибкий
Верхняя рабочая частота макс., ГГц
18
Соединитель 1
N вилка
Соединитель 2
N розетка
Картинки
5246730
Волновое сопротивление, Ом
50
КСВН / обратные потери, не хуже
-
Наличие защиты
да
Нижняя рабочая температура, °C
-40
Верхняя рабочая температура, °C
85
Внешний диаметр, мм
10.3
Краткое описание
N вилка - N розетка, 50 Ом, 18 ГГц
Длина, мм
1500
Примечание
уличное исполнение
Применение
Радиотехнические измерения
