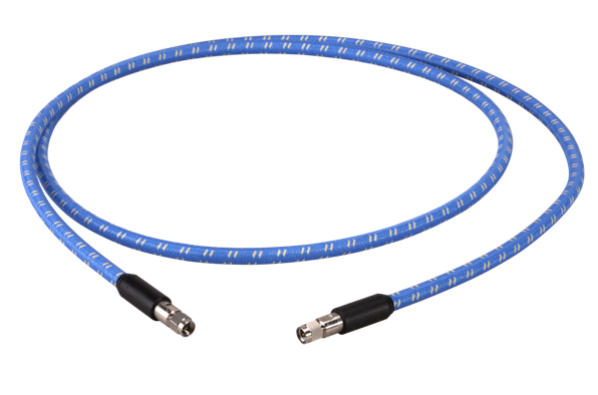

Кабельная сборка SUCOFLEX H+S SF550S/11SK/11SK/1000mm

2.92мм вилка - 2.92мм вилка, 50 Ом, 40 ГГц

Кабельная сборка SUCOFLEX H+S SF550S/11SK/11SK/1000mm
Мнемоника
SF550S/11SK/11SK/1000mm
Артикул
85118944
Характеристики
гибкий фазостабильный кабель, Ø6,1 мм / L= 1000 мм
Особенности
в защите
Все характеристики

Файлы

PDF

Sucoflex_500_EN

Просмотр Скачать
ZIP

Скачать документы одним архивом

Скачать ZIP, 2.0 МБ

Описание товара

SUCOFLEX 550 S – серия гибких фазостабильных СВЧ кабельных сборок HUBER+SUHNER для векторных измерений. В основе сборок SUCOFLEX 550 S радиочастотный кабель на основе фторопласта-4 низкой плотности, который обеспечивает потери 3,72 дБ/м на 40 ГГц и фазовую стабильность в диапазоне температур не ...
SUCOFLEX 550 S – серия гибких фазостабильных СВЧ кабельных сборок HUBER+SUHNER для векторных измерений. В основе сборок SUCOFLEX 550 S радиочастотный кабель на основе фторопласта-4 низкой плотности, который обеспечивает потери 3,72 дБ/м на 40 ГГц и фазовую стабильность в диапазоне температур не хуже 1500 ppm. Центральный проводник кабеля выполнен по технологии Rotary Swaging, что позволяет ему объединять свойства однопроволочного и многопроволочного проводника. Фазовая стабильность SUCOFLEX 550 S при изгибе составляет +/-5 град. на 40 ГГц. Защита кабельных сборок серии является конструктивной частью кабеля, а не дополнительным внешним элементом. Благодаря этому ресурс гибкости SUCOFLEX 550 S не менее 100000 изгибов. СВЧ кабельные сборки SUCOFLEX 550 S находят применение, как с измерительными приборами на рабочих местах, так и в составе больших измерительных стендов. Нестандартные длины поставляются по запросу.

Характеристики Кабельная сборка SUCOFLEX H+S SF550S/11SK/11SK/1000mm

Мнемоника
SF550S/11SK/11SK/1000mm
Дополнительная мнемоника
~ SUCOFLEX550S-11SK-11SK-1000mm SUCOFLEX550S_11SK_11SK_1000mm SUCOFLEX550S 11SK 11SK 1000mm
Артикул
85118944
Бренд
H+S
Производитель
HUBER+SUHNER
Характеристики
гибкий фазостабильный кабель, Ø6,1 мм / L= 1000 мм
Семейство
SUCOFLEX 500
Категория кабеля
гибкий фазостабильный
Назначение
Векторные измерения
Верхняя рабочая частота макс., ГГц
40
Соединитель 1
2.92мм вилка
Соединитель 2
2.92мм вилка
Картинки
5249138
Волновое сопротивление, Ом
50
КСВН / обратные потери, не хуже
14,9 дБ
Наличие защиты
да
Нижняя рабочая температура, °C
-55
Верхняя рабочая температура, °C
125
Особенности
в защите
Внешний диаметр, мм
6.1
Краткое описание
2.92мм вилка - 2.92мм вилка, 50 Ом, 40 ГГц
Длина, мм
1000
Применение
Векторные измерения / Контрольно-проверочная аппаратура
