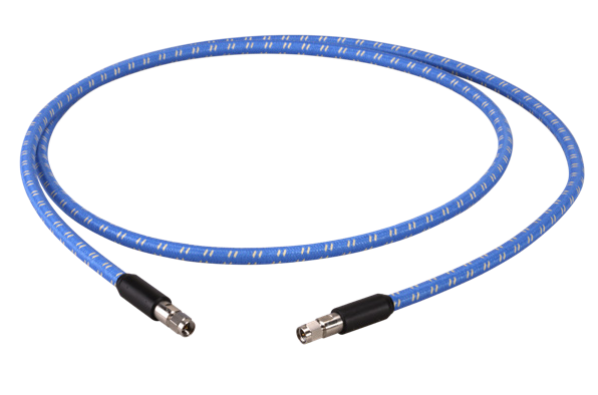

Кабельная сборка SUCOFLEX H+S SF550S/11PC24/11PC24/1500mm
2.4мм вилка - 2.4мм вилка, 50 Ом, 50 ГГц
- Мнемоника
- SF550S/11PC24/11PC24/1500mm
- Артикул
- 85118942
- Код товара
- 062460
- Характеристики
- гибкий фазостабильный кабель, Ø6,1 мм / L= 1500 мм
- Особенности
- в защите
Файлы
ZIP
Скачать документы одним архивом
Описание товара
SUCOFLEX 550 S – серия гибких фазостабильных СВЧ кабельных сборок HUBER+SUHNER для векторных измерений. В основе сборок SUCOFLEX 550 S радиочастотный кабель на основе фторопласта-4 низкой плотности, который обеспечивает потери 4,22 дБ/м на 50 ГГц и фазовую стабильность в диапазоне температур не ...
SUCOFLEX 550 S – серия гибких фазостабильных СВЧ кабельных сборок HUBER+SUHNER для векторных измерений. В основе сборок SUCOFLEX 550 S радиочастотный кабель на основе фторопласта-4 низкой плотности, который обеспечивает потери 4,22 дБ/м на 50 ГГц и фазовую стабильность в диапазоне температур не хуже 1500 ppm. Центральный проводник кабеля выполнен по технологии Rotary Swaging, что позволяет ему объединять свойства однопроволочного и многопроволочного проводника. Фазовая стабильность SUCOFLEX 550 S при изгибе составляет +/-6 град. на 50 ГГц. Защита кабельных сборок серии является конструктивной частью кабеля, а не дополнительным внешним элементом. Благодаря этому ресурс гибкости SUCOFLEX 550 S не менее 100000 изгибов. СВЧ кабельные сборки SUCOFLEX 550 S находят применение, как с измерительными приборами на рабочих местах, так и в составе больших измерительных стендов. Нестандартные длины поставляются по запросу.
Характеристики Кабельная сборка SUCOFLEX H+S SF550S/11PC24/11PC24/1500mm
- Мнемоника
- SF550S/11PC24/11PC24/1500mm
- Артикул
- 85118942
- Бренд
- H+S
- Характеристики
- гибкий фазостабильный кабель, Ø6,1 мм / L= 1500 мм
- Семейство
- SUCOFLEX 500
- Категория кабеля
- гибкий фазостабильный
- Назначение
- Векторные измерения
- Верхняя рабочая частота макс., ГГц
- 50
- Соединитель 1
- 2.4мм вилка
- Соединитель 2
- 2.4мм вилка
- Волновое сопротивление, Ом
- 50
- КСВН / обратные потери, не хуже
- 14,9 дБ
- Наличие защиты
- да
- Нижняя рабочая температура, °C
- -55
- Верхняя рабочая температура, °C
- 125
- Особенности
- в защите
- Внешний диаметр, мм
- 6.1
- Краткое описание
- 2.4мм вилка - 2.4мм вилка, 50 Ом, 50 ГГц
- Длина, мм
- 1500
- Применение
- Векторные измерения / Контрольно-проверочная аппаратура
