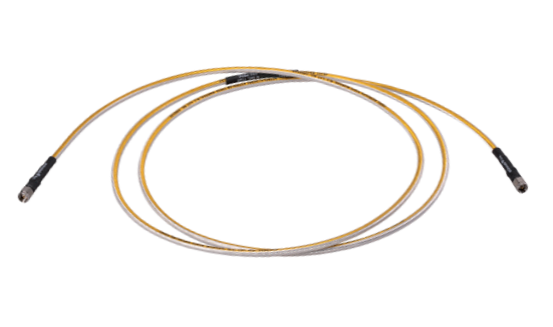

Кабельная сборка SUCOTEST H+S ST40/SKm/SKm/36inch

2.92мм вилка - 2.92мм вилка, 50 Ом, 40 ГГц

Кабельная сборка SUCOTEST H+S ST40/SKm/SKm/36inch
Мнемоника
ST40/SKm/SKm/36inch
Артикул
80391546
Характеристики
гибкий кабель, Ø4,8 мм / L= 914 мм
Все характеристики

Файлы

PDF

ST40-SKm-SKm-XXinch

Просмотр Скачать
ZIP

Скачать документы одним архивом

Скачать ZIP, 72 КБ

Описание товара

SUCOTEST 40 – экономичные СВЧ кабельные сборки HUBER+SUHNER для измерений на частотах до 40 ГГц. Обычно SUCOTEST 40 используют со скалярными анализаторами цепей и другими приборами, когда к фазовой стабильности кабелей требований не предъявляется. SUCOTEST 40 выпускаются в стандартных длинах и п...
SUCOTEST 40 – экономичные СВЧ кабельные сборки HUBER+SUHNER для измерений на частотах до 40 ГГц. Обычно SUCOTEST 40 используют со скалярными анализаторами цепей и другими приборами, когда к фазовой стабильности кабелей требований не предъявляется. SUCOTEST 40 выпускаются в стандартных длинах и поддерживаются производителем на складе.

Характеристики Кабельная сборка SUCOTEST H+S ST40/SKm/SKm/36inch

Мнемоника
ST40/SKm/SKm/36inch
Дополнительная мнемоника
~ ST40-SKm-SKm-36inch ST40_SKm_SKm_36inch ST40 SKm SKm 36inch
Артикул
80391546
Бренд
H+S
Производитель
HUBER+SUHNER Astrolab
Характеристики
гибкий кабель, Ø4,8 мм / L= 914 мм
Семейство
SUCOTEST
Категория кабеля
гибкий
Верхняя рабочая частота макс., ГГц
40
Соединитель 1
2.92мм вилка
Соединитель 2
2.92мм вилка
Картинки
5243684
Волновое сопротивление, Ом
50
КСВН / обратные потери, не хуже
1.5
Наличие защиты
нет
Нижняя рабочая температура, °C
-55
Верхняя рабочая температура, °C
200
Внешний диаметр, мм
4.8
Краткое описание
2.92мм вилка - 2.92мм вилка, 50 Ом, 40 ГГц
Длина, мм
914
Применение
Антенные измерения
