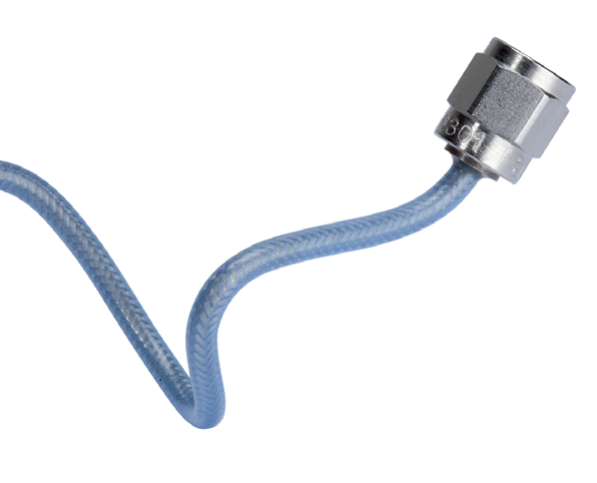

Кабельная сборка коаксиальная H+S MINIBEND-8

SMA вилка - SMA вилка, 50 Ом, 24 ГГц

Кабельная сборка коаксиальная H+S MINIBEND-8
Мнемоника
MINIBEND-8
Артикул
80337990
Характеристики
миниатюрный кабель, Ø2,5 мм / L= 203,2 мм
Особенности
тройной экран, изгиб у соединителя
Все характеристики

Файлы

PDF

minibend

Просмотр Скачать
ZIP

Скачать документы одним архивом

Скачать ZIP, 1.1 МБ

Описание товара

Minibend® – СВЧ кабельные сборки для соединений в аппаратуре с плотной компоновкой. Сборки поставляются в виде готовых изделий в ассортименте стандартных длин. Minibend® выпускаются с широкой номенклатурой миниатюрных и микроминиатюрных соединителей. В основе СВЧ кабельных сборок Minibend® коаксиаль...
Minibend® – СВЧ кабельные сборки для соединений в аппаратуре с плотной компоновкой. Сборки поставляются в виде готовых изделий в ассортименте стандартных длин. Minibend® выпускаются с широкой номенклатурой миниатюрных и микроминиатюрных соединителей. В основе СВЧ кабельных сборок Minibend® коаксиальный кабель специальной конструкции. Тройной экран этого кабеля обеспечивает экранировку в 100-120 дБ, отличается высокой механической прочностью и обладает высокой гибкостью. Экран кабелей в соединителях сборок Minibend® фиксируется без применения пайки. Это позволяет изгибать кабель непосредственно у соединителей без риска повреждений, что делает сборки очень удобными в использовании. Кабельные сборки Minibend® являются отличной альтернативой сборкам на классических полужестких СВЧ кабелях сечением 0,086 дюйма. Minibend® широко применяются в бортовой авиационной и космической технике.

Характеристики Кабельная сборка коаксиальная H+S MINIBEND-8

Мнемоника
MINIBEND-8
Артикул
80337990
Бренд
H+S
Производитель
HUBER+SUHNER Astrolab
Характеристики
миниатюрный кабель, Ø2,5 мм / L= 203,2 мм
Семейство
minibend
Категория кабеля
миниатюрный
Верхняя рабочая частота макс., ГГц
24
Соединитель 1
SMA вилка
Соединитель 2
SMA вилка
Волновое сопротивление, Ом
50
КСВН / обратные потери, не хуже
-
Наличие защиты
тройной экран
Нижняя рабочая температура, °C
-55
Верхняя рабочая температура, °C
200
Особенности
тройной экран, изгиб у соединителя
Внешний диаметр, мм
2.5
Краткое описание
SMA вилка - SMA вилка, 50 Ом, 24 ГГц
Длина, мм
203,2
Применение
Портативная и носимая аппаратура / Автоматизированные измерительные платформы
