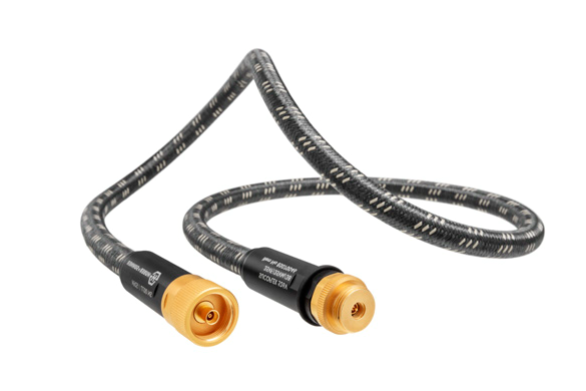

Кабельная сборка SUCOFLEX H+S SF526V/35VF/35F/25in
NMD 3.5мм розетка - 3.5мм розетка, 50 Ом, 26,5 ГГц
- Мнемоника
- SF526V/35VF/35F/25in
- Артикул
- 85081169
- Код товара
- 013876
- Характеристики
- гибкий фазостабильный кабель, Ø13 мм / L= 635 мм (25 дюймов) мм
- Особенности
- в защите
- Примечание
- лабораторное применение
Файлы
ZIP
Скачать документы одним архивом
Описание товара
SUCOFLEX 526 V - высокогибкие фазостабильные СВЧ кабельные сборки для векторных анализаторов цепей (VNA). SUCOFLEX 526 V выпускаются с NMD соединителями для надежной стыковки с портами векторных анализаторов. В основе сборок высокогибкий кабель с изоляцией из стабильного в диапазоне рабочих ...
SUCOFLEX 526 V - высокогибкие фазостабильные СВЧ кабельные сборки для векторных анализаторов цепей (VNA). SUCOFLEX 526 V выпускаются с NMD соединителями для надежной стыковки с портами векторных анализаторов. В основе сборок высокогибкий кабель с изоляцией из стабильного в диапазоне рабочих температур полимера. Он позволяет обеспечить фазовую стабильность на уровне 50 ppm в диапазоне температур от +15° до +30° C, что является недостижимым для кабелей на основе фторопласта-4 низкой плотности (LD-PTFE). Все сборки SUCOFLEX 526 V имеют дополнительную внешнюю защиту. Конструкция сборок обеспечивает ресурс гибкости не менее 100000 изгибов. Сборки очень удобны в работе. Фазостабильные СВЧ кабельные сборки SUCOFLEX 526 V поставляются только в стандартных длинах 635, 965 и 1219 мм. Они наиболее удобны для работы с векторным анализатором цепей на рабочем месте.
Характеристики Кабельная сборка SUCOFLEX H+S SF526V/35VF/35F/25in
- Мнемоника
- SF526V/35VF/35F/25in
- Артикул
- 85081169
- Бренд
- H+S
- Характеристики
- гибкий фазостабильный кабель, Ø13 мм / L= 635 мм (25 дюймов) мм
- Семейство
- SUCOFLEX 500
- Категория кабеля
- гибкий фазостабильный
- Назначение
- Векторные измерения
- Верхняя рабочая частота макс., ГГц
- 26.5
- Соединитель 1
- NMD 3.5мм розетка
- Соединитель 2
- 3.5мм розетка
- Волновое сопротивление, Ом
- 50
- КСВН / обратные потери, не хуже
- 20 дБ
- Наличие защиты
- да
- Нижняя рабочая температура, °C
- 15
- Верхняя рабочая температура, °C
- 30
- Особенности
- в защите
- Внешний диаметр, мм
- 13
- Краткое описание
- NMD 3.5мм розетка - 3.5мм розетка, 50 Ом, 26,5 ГГц
- Длина, мм
- 635
- Примечание
- лабораторное применение
- Применение
- Векторные измерения / Контрольно-проверочная аппаратура
