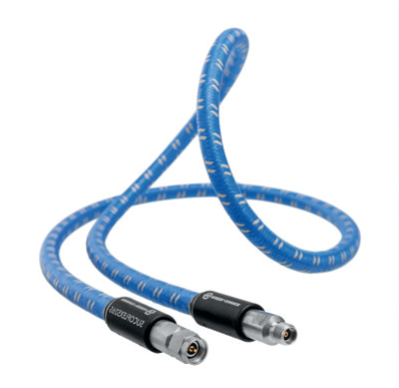

Кабельная сборка SUCOFLEX H+S SF526S/11PC35/11N/1500mm

3.5мм вилка - N вилка, 50 Ом, 18 ГГц

Кабельная сборка SUCOFLEX H+S SF526S/11PC35/11N/1500mm
Мнемоника
SF526S/11PC35/11N/1500mm
Артикул
85093200
Характеристики
гибкий фазостабильный кабель, Ø7,7 мм / L= 1500 мм
Особенности
в защите
Все характеристики

Файлы

PDF

Sucoflex_500_EN

Просмотр Скачать
ZIP

Скачать документы одним архивом

Скачать ZIP, 2.0 МБ

Описание товара

SUCOFLEX 526 S – серия гибких фазостабильных СВЧ кабельных сборок HUBER+SUHNER для векторных измерений. В основе сборок SUCOFLEX 526 S радиочастотный кабель на основе фторопласта-4 низкой плотности, который обеспечивает потери 1,7 дБ/м на 26,5 ГГц и фазовую стабильность в диапазоне температур не...
SUCOFLEX 526 S – серия гибких фазостабильных СВЧ кабельных сборок HUBER+SUHNER для векторных измерений. В основе сборок SUCOFLEX 526 S радиочастотный кабель на основе фторопласта-4 низкой плотности, который обеспечивает потери 1,7 дБ/м на 26,5 ГГц и фазовую стабильность в диапазоне температур не хуже 1500 ppm. Центральный проводник кабеля выполнен по технологии Rotary Swaging, что позволяет ему объединять свойства однопроволочного и многопроволочного проводника. Фазовая стабильность SUCOFLEX 526 S при изгибе составляет +/-3 град. на 26,5 ГГц. Защита кабельных сборок серии является конструктивной частью кабеля, а не дополнительным внешним элементом. Благодаря этому ресурс гибкости SUCOFLEX 526 S не менее 100000 изгибов. СВЧ кабельные сборки SUCOFLEX 526 S находят применение, как с измерительными приборами на рабочих местах, так и в составе больших измерительных стендов. Нестандартные длины поставляются по запросу.

Характеристики Кабельная сборка SUCOFLEX H+S SF526S/11PC35/11N/1500mm

Мнемоника
SF526S/11PC35/11N/1500mm
Дополнительная мнемоника
~ SF526S-11PC35-11N-1500mm SF526S_11PC35_11N_1500mm SF526S 11PC35 11N 1500mm
Артикул
85093200
Бренд
H+S
Производитель
HUBER+SUHNER
Характеристики
гибкий фазостабильный кабель, Ø7,7 мм / L= 1500 мм
Семейство
SUCOFLEX 500
Категория кабеля
гибкий фазостабильный
Назначение
Векторные измерения
Верхняя рабочая частота макс., ГГц
18
Соединитель 1
3.5мм вилка
Соединитель 2
N вилка
Картинки
5250924
Волновое сопротивление, Ом
50
КСВН / обратные потери, не хуже
-
Наличие защиты
да
Нижняя рабочая температура, °C
-55
Верхняя рабочая температура, °C
125
Особенности
в защите
Внешний диаметр, мм
7.7
Краткое описание
3.5мм вилка - N вилка, 50 Ом, 18 ГГц
Длина, мм
1500
Применение
Векторные измерения / Контрольно-проверочная аппаратура
