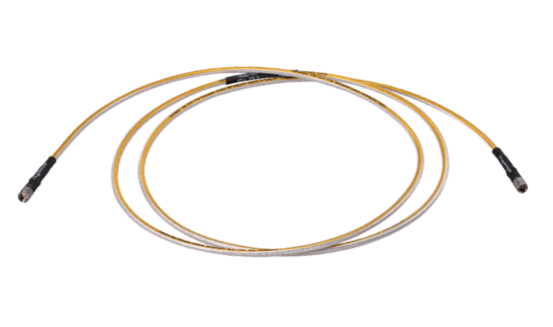

Кабельная сборка SUCOTEST H+S ST26/SMAm/SMAm/48inch

SMA вилка - SMA вилка, 50 Ом, 26 ГГц

Кабельная сборка SUCOTEST H+S ST26/SMAm/SMAm/48inch
Мнемоника
ST26/SMAm/SMAm/48inch
Артикул
80391543
Характеристики
гибкий кабель, Ø4,8 мм / L= 1219 мм
Все характеристики

Файлы

PDF

ST26-SMAm-SMAm-XXinch

Просмотр Скачать
ZIP

Скачать документы одним архивом

Скачать ZIP, 70 КБ

Описание товара

SUCOTEST 26 – экономичные СВЧ кабельные сборки HUBER+SUHNER для измерений на частотах до 26 ГГц. Сборки используют со скалярными анализаторами цепей и другими приборами, когда не предъявляется требований к фазовой стабильности соединения. СВЧ кабельные сборки SUCOTEST 26 выпускаются в стандартны...
SUCOTEST 26 – экономичные СВЧ кабельные сборки HUBER+SUHNER для измерений на частотах до 26 ГГц. Сборки используют со скалярными анализаторами цепей и другими приборами, когда не предъявляется требований к фазовой стабильности соединения. СВЧ кабельные сборки SUCOTEST 26 выпускаются в стандартных длинах и поддерживаются производителем на складе.

Характеристики Кабельная сборка SUCOTEST H+S ST26/SMAm/SMAm/48inch

Мнемоника
ST26/SMAm/SMAm/48inch
Дополнительная мнемоника
~ ST26-SMAm-SMAm-48inch ST26_SMAm_SMAm_48inch ST26 SMAm SMAm 48inch
Артикул
80391543
Бренд
H+S
Производитель
HUBER+SUHNER Astrolab
Характеристики
гибкий кабель, Ø4,8 мм / L= 1219 мм
Семейство
SUCOTEST
Категория кабеля
гибкий
Верхняя рабочая частота макс., ГГц
26
Соединитель 1
SMA вилка
Соединитель 2
SMA вилка
Картинки
5243681
Волновое сопротивление, Ом
50
КСВН / обратные потери, не хуже
1.45
Наличие защиты
нет
Нижняя рабочая температура, °C
-55
Верхняя рабочая температура, °C
200
Внешний диаметр, мм
4.8
Краткое описание
SMA вилка - SMA вилка, 50 Ом, 26 ГГц
Длина, мм
1219
Применение
Антенные измерения
