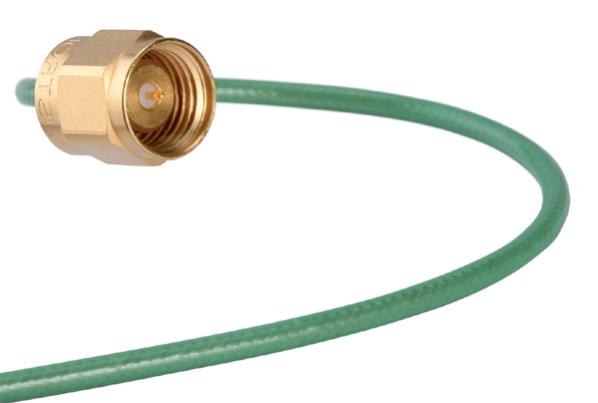

Кабельная сборка коаксиальная H+S MICROBEND R-12

SMA вилка - SMA вилка, 50 Ом, 26,5 ГГц

Кабельная сборка коаксиальная H+S MICROBEND R-12
Мнемоника
MICROBEND R-12
Артикул
80336649
Характеристики
миниатюрный кабель, Ø2 мм / L= 304,8 мм
Особенности
тройной экран, изгиб у соединителя
Все характеристики

Файлы

PDF

microbend

Просмотр Скачать
ZIP

Скачать документы одним архивом

Скачать ZIP, 1.0 МБ

Описание товара

Miсrobend – миниатюрные СВЧ кабельные сборки для соединений в аппаратуре с плотной компоновкой. Сборки поставляются в виде готовых изделий в ассортименте стандартных длин. В основе СВЧ кабельных сборок Microbend миниатюрный радиочастотный кабель специальной конструкции. Его тройной экран обеспечивае...
Miсrobend – миниатюрные СВЧ кабельные сборки для соединений в аппаратуре с плотной компоновкой. Сборки поставляются в виде готовых изделий в ассортименте стандартных длин. В основе СВЧ кабельных сборок Microbend миниатюрный радиочастотный кабель специальной конструкции. Его тройной экран обеспечивает экранировку в 100-120 дБ, при этом кабель остаётся гибким и прочным. Экран кабелей в соединителях сборок Miсrobend фиксируется без применения пайки. Это позволяет изгибать кабель непосредственно у соединителей без риска повреждений. Диаметр кабеля около 2 мм, минимальный радиус изгиба до 1,5 мм и высокая гибкость делают Microbend очень удобными в монтаже. Кабельные сборки Microbend являются отличной альтернативой сборкам на классических полужестких радиочастотных кабелях сечением 0,047 дюйма.

Характеристики Кабельная сборка коаксиальная H+S MICROBEND R-12

Мнемоника
MICROBEND R-12
Артикул
80336649
Бренд
H+S
Производитель
HUBER+SUHNER Astrolab
Характеристики
миниатюрный кабель, Ø2 мм / L= 304,8 мм
Семейство
microbend
Категория кабеля
миниатюрный
Верхняя рабочая частота макс., ГГц
26.5
Соединитель 1
SMA вилка
Соединитель 2
SMA вилка
Картинки
5246446
Волновое сопротивление, Ом
50
КСВН / обратные потери, не хуже
-
Наличие защиты
тройной экран
Нижняя рабочая температура, °C
-55
Верхняя рабочая температура, °C
200
Особенности
тройной экран, изгиб у соединителя
Внешний диаметр, мм
2
Краткое описание
SMA вилка - SMA вилка, 50 Ом, 26,5 ГГц
Длина, мм
304,8
Применение
Портативная и носимая аппаратура / Автоматизированные измерительные платформы
