Дуплексный фильтр Amphenol Procom DPF 70/6-9/13 N

Мнемоника: DPF 70/6-9/13-N(f)
Артикул: 200000414
Производитель: Amphenol Procom
Мнемоника: DPF 70/6-9/13-N(f)
Артикул: 200000414
Производитель: Amphenol Procom
Соединители: N розетка
Число резонаторов: 6
Нижняя частота рабочего диапазона, МГц: 406
Верхняя частота рабочего диапазона, МГц: 470
Дуплексный разнос, МГц: 9-13
Максимальная мощность, Вт: 50
Потери, дБ: 1
Развязка, дБ: 85

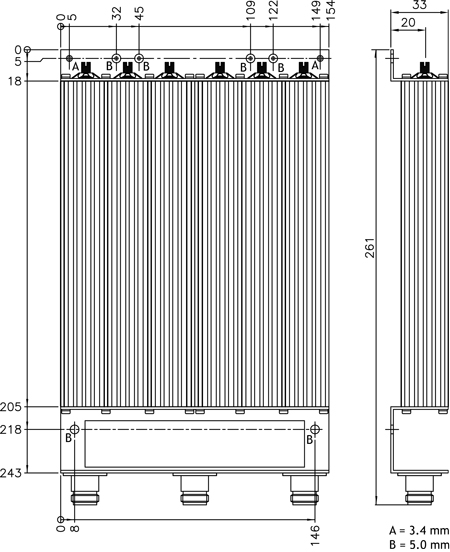

Габариты: 226 x 154 x 33 мм
Нижняя рабочая температура, °C: -30
Верхняя рабочая температура, °C: 60
Масса, кг: 0,99
Цена - по запросу
нет на складе
Минимальный заказ 1 шт
Товар добавлен в корзину
Оформить запрос
Товар добавлен в список
Перейти к списку
Менеджер по товару:
Андрей Козлов
andrey.kozlov@nkt.ru
+7 (495) 787-05-50 (доб. 2544)
База данных документации обновляется. Некоторые технические описания товаров могут отсутствовать. Сожалеем о возможных неудобствах. Пожалуйста, обращайтесь к менеджерам компании.

DPF 70 - дуплексный фильтр. Имеет в своем составе два трех-резонаторных фильтра, построенных на основе четверть-волновых стержней. Предназначен для разделения двух сигналов с разными полосами частот, распространяющихся в одном канале, по двум различным каналам. Используется, например, в системах, где для приема и передачи сигналов служит одна общая антенна. Максимальная мощность на общем порту 50 Вт. Полосы частот разделяемых сигналов должны находиться в пределах диапазона 406-470 МГц. Корпус дуплекспного фильтра изготовлен из экструдированного алюминия, шасси - из пассивированной стали. Для защиты от коррозии использовано виниловое покрытие. В качестве изоляционного материала в промежуточных кабелях и соединителях применен фторопласт-4. Стабильность фазового сдвига при изменении температуры составляет не более 4,5ppm на °С.

DPF 70 - дуплексный фильтр. Имеет в своем составе два трех-резонаторных фильтра, построенных на основе четверть-волновых стержней. Предназначен для разделения двух сигналов с разными полосами частот, распространяющихся в одном канале, по двум различным каналам. Используется, например, в системах, где для приема и передачи сигналов служит одна общая антенна. Максимальная мощность на общем порту 50 Вт. Полосы частот разделяемых сигналов должны находиться в пределах диапазона 406-470 МГц. Корпус дуплекспного фильтра изготовлен из экструдированного алюминия, шасси - из пассивированной стали. Для защиты от коррозии использовано виниловое покрытие. В качестве изоляционного материала в промежуточных кабелях и соединителях применен фторопласт-4. Стабильность фазового сдвига при изменении температуры составляет не более 4,5ppm на °С.

Мнемоника: DPF 70/6-9/13-N(f)
Артикул: 200000414
Производитель: Amphenol Procom
Соединители: N розетка
Число резонаторов: 6
Нижняя частота рабочего диапазона, МГц: 406
Верхняя частота рабочего диапазона, МГц: 470
Дуплексный разнос, МГц: 9-13
Максимальная мощность, Вт: 50
Потери, дБ: 1
Развязка, дБ: 85
Габариты: 226 x 154 x 33 мм
Нижняя рабочая температура, °C: -30
Верхняя рабочая температура, °C: 60
Масса, кг: 0,99
